En éste caso se utilizará como un temporizador que controle el encendido de una lámpara de 110 ó 220 Vac con un tiempo mínimo de 30 segundos hasta un máximo de 10 minutos.
Circuito:
Se utiliza:
• Una resistencia de 47 K
• Un potenciómetro o preset de 1Mohm
• Un transistor 2N2222A ó BC846
• Un led
• Una resistencia de 1 K
• Un capacitor 470 uF 16 V
• Un relé 12 Vdc / 220 Vac
• Un sensor
• Una lámpara
Notas:
Para el cálculo del tiempo que durará encendida la lámpara se deberá utilizar la siguiente formula: t = 1.1 * R1 * C1
Donde el tiempo será medido en segundos, la resistencia en ohm y el capacitor en faradios.
Por ej: Para un tiempo de 5 seg. los valores serán R1 = 100 K, C1 = 47 uF.
En R1 se puede colocar, también, un potenciómetro para variar este tiempo.
Para más información sobre el 555 CLICK ACÁ
En la entrada (pin 2) se deberá colocar la salida de algún tipo de sensor, como por ejemplo un sensor de movimiento.

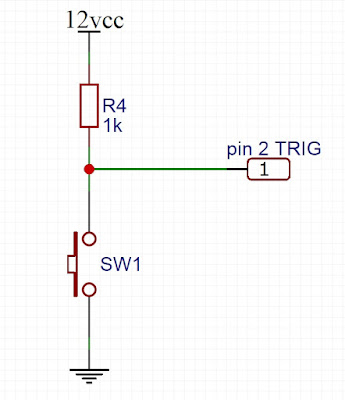

Si se desea colocar simplemente un pulsador el circuito será:
Ejemplo de PCB:
